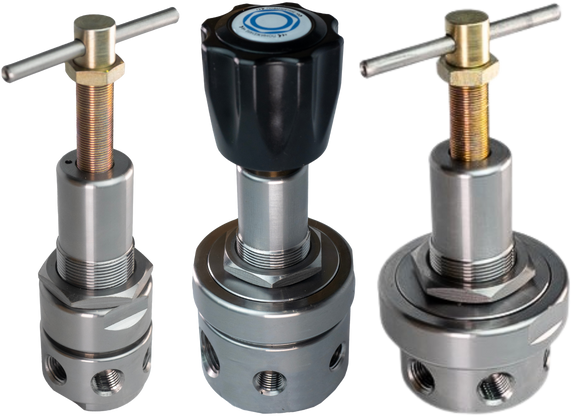

Малорасходные регуляторы давления
К малорасходным регуляторам давления относятся редукторы давления, редукторы обратного давления, газовые редукторы, кислородные редукторы, баллонные редукторы и др. Они предназначены для понижения давления газа или жидкости от ресиверов, баллонов, компрессоров, технологических трубопроводов, лабораторных установок до рабочего давления потребителя после регулятора давления, к примеру анализатора.
Для работы с низким выходным давлением следует применять регуляторы давления с металлической мембраной из нержавеющей стали увеличенной площади. Для жидких сред это серии Atlant-MM 200 и Atlant-MM 210. Для газообразных - Atlant-MM 125 и Atlant-MM 135
Для работы со средним выходным давлением следует применять регуляторы давления с металлической мембраной из нержавеющей стали стандартной площади. Для жидких сред это серии Atlant-MM 220. Для газообразных - Atlant-MM 145.
Для работы с высоким выходным давлением и циклическими нагрузками, которые не выдерживает мембрана, необходимо применять поршневые регуляторы. Для жидких сред это серии Atlant-MM 230. Для газообразных - Atlant-MM 155.
И в заключении, для дозированного сброса избыточного давления применяются поршневые регуляторы давления «до себя» или по-другому регуляторы обратного давления. Для жидких сред это серии Atlant-MM 240. Для газообразных - Atlant-MM 165.
Регуляторы давления работают при давлении на входе до 250 бар и изготавливаются в 3-х материальных исполнениях:
- стандартное, из нержавеющей стали AISI 304;
- коррозионностойкое, из нержавеющей стали 12Х18Н10Т;
- кислотостойкое, из нержавеющей стали AISI 316/316L
Входной и выходной порты для подключения к процессу имеют стандартную резьбу ¼ NPT. У регулятора давления для средних расходов серии Atlant-MM 210 и Atlant-MM 135 входной и выходной порты для подключения к процессу имеют резьбу ½ NPT. Подключение для манометров у всех серий регуляторов давления ¼ NPT.
Малорасходные регуляторы давления серии Atlant-MM возможно закрепить на панели с помощью гайки под ручкой, либо при помощи 2-х резьбовых отверстий на тыльной стороне корпуса.
Малорасходные регуляторы на воду
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
Малорасходные регуляторы на газ
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
