Что такое регулятор давления «после себя» и зачем он нужен
Принцип работы регулятора и как выбрать промышленное исполнение
Регулятор давления «после себя» поддерживает заданное давление на участке после регулятора по ходу потока.
Такой тип регулятора выбирают в тех случаях, когда потребителю — линии, горелке, процессу — абсолютно необходимо стабильное давление, независимо от поведения источника среды.
Где используются регуляторы давления «после себя»
Этот типрегуляторов устанавливают там, где критична стабильность давления на сторонеоборудования:
- перед технологическими линиями счувствительным режимом;
- перед теплообменниками и газовыми горелками;
- в химических, пищевых, водных и паровых системах;
- на газораспределительных станциях и котельных;
- в системах, где перепад давления напрямую влияет на безопасность.
Малорасходные регуляторы на воду
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
Малорасходные регуляторы на газ
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
Как правильно выбрать регулятор давления «после себя»
При подборе важны несколько параметров, которые напрямую влияют на выбор модели:
1. Тип рабочей среды
Жидкость, газ или пар — для каждой среды есть свои конструктивные особенности и ограничения.
2. Давление и перепад
Для высоких перепадов требуется более устойчивая конструкция (например, пилотные регуляторы вместо прямого действия).
3. Точность регулирования
- Для стабильного расхода подойдут регуляторы прямого действия (PACS-25/50).
- Для переменных потоков — пилотные (ATLANT-M400, ATLANT-L100).
4. Химический состав и температура среды
Агрессивные среды требуют нержавеющего исполнения и усиленного затвора.
Промышленные регуляторы давления АЗ АТОМ (жидкие и газообразные среды)
PACS-25
Регуляторы прямого действия для жидкостных сред.
Компактные, простые в настройке, энергонезависимые. Подходят для локальных технологических участков.
https://www.az-atom.ru/regulyatory-davleniya/pacs-25
ATLANT-M400
Пилотный регулятор для газообразных сред.
Высокая точность удержания давления, стабильная работа при переменных потоках.
https://www.az-atom.ru/regulyatory-davleniya/atlant-m-400
ATLANT-L100
Исполнение для жидких сред. Подходит для систем с умеренными расходами и стабильным процессом.
https://www.az-atom.ru/regulyatory-davleniya/atlant-l-100
Для справки: чем отличается регулятор «до себя» и «после себя»
Регулятор «после себя»
- регулирует давление на выходе;
- ставится перед потребителями (линии, установки, горелки);
- обеспечивает стабильный технологический процесс.
Регулятор «до себя»
- регулирует давление на входе;
- ставится перед насосами, компрессорами, ёмкостями;
- защищает оборудование от избыточного давления.
Просто запомнить:
«После себя»— стабилизируем давление для потребителя.
«До себя» — защищаем систему от лишнего давления.
ВЫВОД
- Регулятор «после себя» стабилизирует давление на выходе — ключевой параметр для большинства промышленных систем.
- Работает автоматически и не требует внешнего питания.
- Подходит для систем воды, пара, химических процессов и универсальных сред.
- Выбор зависит от типа среды, перепада давления и режима нагрузки.
- Серии PACS, ATLANT-M400 и ATLANT-L100 закрывают все типовые задачи регулирования давления.
FAQ
Можно ли использовать регулятор «после себя» для газа и жидкости?
Да. Некоторые серии универсальны, например ATLANT-M400.
Чем отличается прямое действие от пилотного?
Прямое действие— простая конструкция, реагирует напрямую.
Пилотный — более точный, подходит для переменных режимов.
Где брать импульсную линию?
С участка после регулятора, там, где требуется удерживать давление.
Настройка сложная?
Нет. Для PACS — один регулировочный винт, для ATLANT — установка пилота.
Кто рассчитает модель под систему?
Инженеры АЗАТОМ бесплатно подберут оборудование под ваш расход, перепад и схему подключения.
Заключение
Регулятордавления «после себя» — ключевой элемент для стабильной работы оборудования итехнологических процессов.
Правильный подбор и грамотная настройка увеличивают надёжность системы, снижают аварийные риски и продлевают ресурс арматуры.
АЗ АТОМ производит регуляторы давления, сертифицированные по ТР ТС 012/2011, с гарантийным сроком 2 года и изготовлением в течение 45 дней.

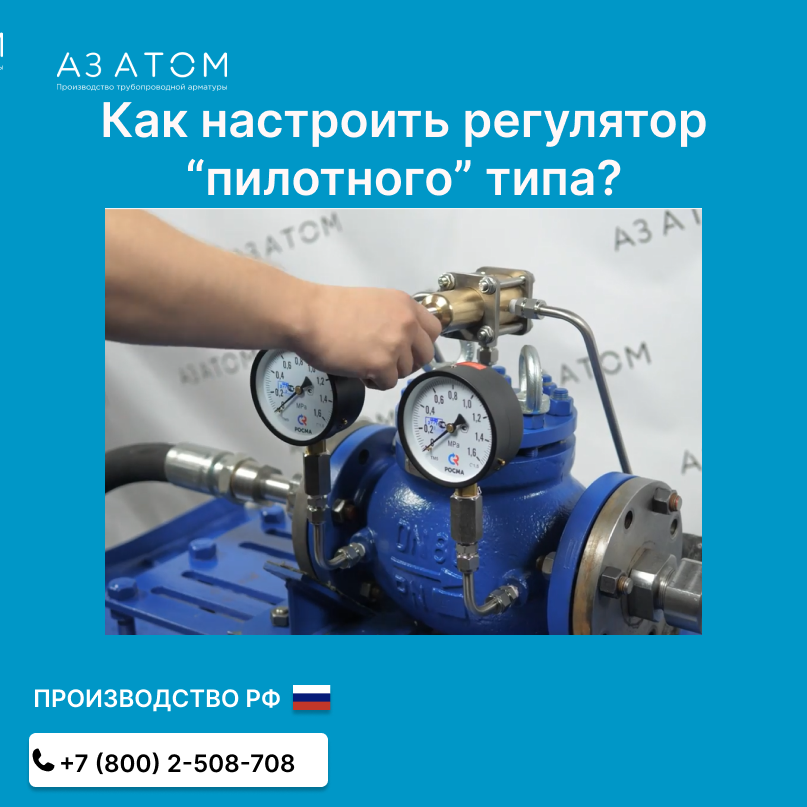

Инструкция по настройке регулятора давления пилотного типа "после себя"
